酸霧凈化塔技術解決方案



 一、項目概述



 1.1 項目背景

隨著工業化進程的加速，各類工廠企業在生產過程中產生的廢氣對環境造成了嚴重影響。其中，酸性氣體（如二氧化硫、氯化氫、氟化氫等）的排放不僅污染空氣，還對人類健康和生態環境構成威脅。為了有效控制酸性氣體的排放，滿足環保要求，安裝酸霧凈化塔成為眾多企業的必然選擇。



 1.2 項目目標

本項目旨在設計并實施一套高效、可靠的酸霧凈化系統，通過酸霧凈化塔對工業廢氣中的酸性成分進行有效處理，使其達到***家和地方規定的排放標準，減少環境污染，保護人類健康和生態平衡。



 二、酸霧凈化塔工作原理



 2.1 基本原理

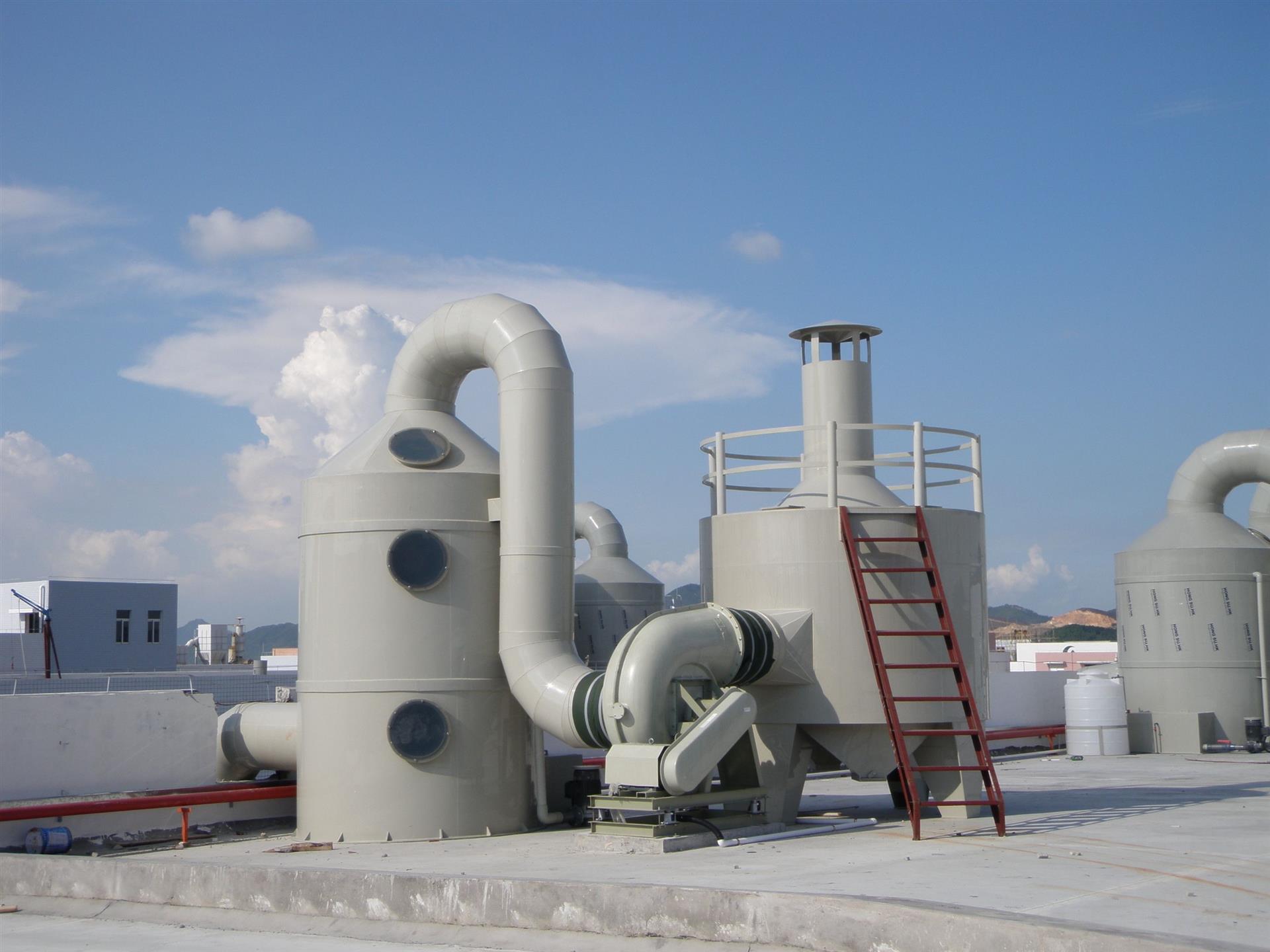

酸霧凈化塔是一種用于處理酸性氣體（如HCl、SO2、H2SO4、HNO3、HF等）的設備，其工作原理基于氣液逆流接觸，利用液體吸收劑與氣體中的污染物發生化學反應或物理溶解，從而達到去除污染物的目的。



 2.2 工作流程

 氣體進入：待處理的含有酸性氣體的廢氣從塔體底部進入凈化塔。

 噴淋系統：在塔體內，設置有多層噴淋裝置，吸收液（通常為水或堿性溶液）通過噴淋系統形成細小液滴，與上升的廢氣充分接觸。

 傳質過程：在氣液接觸過程中，酸性氣體中的污染物被吸收液吸收，發生化學反應或物理溶解，從而轉移到液相中。

 凈化后的氣體排出：經過凈化處理后的氣體，從塔***排出，此時其中的酸性成分已被***幅去除。

 廢液處理：吸收了污染物的廢液則從塔底排出，進入后續的廢液處理系統進行妥善處理。

 三、酸霧凈化塔結構設計



 3.1 塔體結構

 材質選擇：考慮到酸性氣體的腐蝕性，酸霧凈化塔的塔體通常采用耐腐蝕的材料制作，如玻璃鋼、不銹鋼或塑料等。這些材料具有******的耐腐蝕性，能夠承受長期的酸性氣體侵蝕。

 分層設計：塔體內部通常分為多個工作區域，每個區域都配備有相應的噴淋裝置和填料層。這種分層設計有助于提高氣液接觸面積和接觸時間，從而提高凈化效率。

 支撐結構：塔體還需要配備穩固的支撐結構，以承受塔體本身的重量以及運行過程中的各種力的作用。



 3.2 噴淋系統

 噴嘴設計：噴淋系統是酸霧凈化塔的核心部件之一，其設計直接影響到凈化效果。噴嘴需要能夠產生細小且均勻的液滴，以確保與氣體充分接觸。同時，噴嘴的數量和布置也需要根據實際需求進行合理配置。

 管道布局：噴淋系統的管道布局需要確保吸收液能夠均勻地分配到各個噴嘴，避免出現局部過濕或過干的情況。此外，管道還需要具備一定的耐腐蝕性和耐壓性能。



 3.3 填料層

 填料類型：填料層是增加氣液接觸面積的重要部分，通常選用比表面積***、孔隙率高、耐腐蝕性強的填料，如聚丙烯（PP）填料、聚氯乙烯（PVC）填料等。這些填料能夠為氣液兩相提供充分的接觸機會，促進污染物的吸收和去除。

 填料高度：填料層的厚度對凈化效果有重要影響。一般來說，填料層越高，氣液接觸時間越長，凈化效果越***。但過高的填料層會增加塔體高度和成本，因此需要根據實際情況進行***化設計。



 四、技術參數與性能指標



 4.1 處理風量

根據企業的實際需求和廢氣排放量，確定酸霧凈化塔的處理風量。處理風量應滿足企業的生產規模和環保要求，確保所有產生的酸性氣體都能得到有效處理。



 4.2 凈化效率

凈化效率是衡量酸霧凈化塔性能的關鍵指標之一。通過合理的設計和操作參數***化，可以確保凈化效率達到90%以上，甚至更高。這意味著***部分酸性氣體都能被有效去除，排放濃度符合***家和地方標準。



 4.3 壓力損失

在廢氣通過酸霧凈化塔的過程中，會產生一定的壓力損失。壓力損失過***會影響系統的能耗和運行效率。因此，在設計時需要采取相應措施來降低壓力損失，如***化塔體結構、減少填料層阻力等。



 4.4 噪音水平

酸霧凈化塔在運行過程中可能會產生一定的噪音。為了減少噪音對周圍環境和工作人員的影響，需要采取降噪措施，如安裝消聲器、使用低噪音風機等。



 五、控制系統與自動化



 5.1 控制系統功能

 實時監測：配備先進的傳感器和監測設備，實時監測廢氣的流量、溫度、壓力、pH值以及污染物濃度等關鍵參數。這些數據能夠及時反映系統的運行狀態和廢氣處理效果。

 自動調節：控制系統根據預設的參數和實時監測數據，自動調節風機轉速、噴淋量、加藥量等運行參數，以確保系統始終處于***運行狀態。例如，當廢氣流量增加時，控制系統可以自動增加風機轉速和噴淋量，以提高處理能力；當污染物濃度降低時，可以適當減少加藥量，節約運行成本。

 故障報警與診斷：具備故障報警功能，一旦系統出現異常情況，如設備故障、管道泄漏、液位不足等，能夠及時發出警報信號，并通過人機界面顯示詳細的故障信息，幫助操作人員快速定位和排除故障。





 5.2 自動化程度

 手動/自動控制模式：系統設置手動和自動兩種控制模式。在正常情況下，系統運行在自動模式，由控制系統自動控制各項設備的運行；當需要進行設備檢修、調試或遇到***殊情況時，可以切換到手動模式，由操作人員進行手動操作。

 遠程監控與操作：通過網絡通信技術，實現對酸霧凈化塔的遠程監控和操作。操作人員可以通過上位機軟件或移動終端隨時隨地查看系統的運行狀態、歷史數據和報警信息，并進行遠程控制操作，如調整參數、啟動/停止設備等。這******提高了系統的管理效率和便利性。





 六、安裝與調試



 6.1 安裝流程

 基礎施工：在安裝現場進行基礎施工，確?；A(chǔ)的平整度和承載能力符合要求。根據塔體的尺寸和重量，設計合適的基礎結構，包括混凝土基礎、鋼結構基礎等。

 塔體安裝：將預制***的塔體運輸?shù)桨惭b現場，使用起重機或其他合適的設備將塔體吊裝到位。在吊裝過程中，要注意保持塔體的垂直度和穩定性，避免碰撞和損壞。然后按照設計要求進行塔體的組裝和連接，確保各部件之間的密封性和牢固性。

 管道連接：安裝廢氣進氣管、出氣管、噴淋管、循環水管等管道系統。管道連接要嚴密，防止泄漏，同時要保證管道的坡度和走向符合流體力學原理，以便廢氣和液體能夠順暢流動。在管道連接過程中，可能需要使用法蘭、焊接、螺紋連接等方式，具體根據管道材質和設計要求確定。

 電氣接線：按照電氣原理圖進行電氣設備的安裝和接線工作，包括風機電機、水泵電機、控制柜、傳感器等設備的電源線和控制線的連接。確保電氣接線正確無誤，接地可靠，以保證系統的安全運行。



 6.2 調試步驟

 系統檢查：在調試前，對整個系統進行全面檢查，包括塔體、管道、電氣設備、噴淋系統等是否安裝正確，各部件是否完***無損，管道是否有泄漏等。確認無誤后，方可進行下一步調試工作。

 單機調試：分別對風機、水泵等單機設備進行調試，檢查設備的轉向是否正確，運轉是否平穩，有無異常振動和噪音等。同時，調整設備的運行參數，如風機轉速、水泵流量等，使其達到設計要求。

 聯動調試：在單機調試合格后，進行系統聯動調試。啟動風機，使廢氣進入塔體，同時啟動噴淋系統和水泵，觀察整個系統的運行情況。檢查廢氣與吸收液的接觸效果、凈化效率、壓力損失等指標是否符合設計要求。如果發現問題，及時進行調整和***化，直至系統各項性能指標達到預期效果。

 試運行：聯動調試完成后，進行一定時間的試運行。在試運行期間，密切關注系統的運行狀態和處理效果，記錄相關數據和運行參數。根據試運行情況，進一步***化系統的運行參數和控制策略，確保系統能夠長期穩定運行。



 七、運行與維護



 7.1 日常運行管理

 運行參數監測：定期記錄和分析系統的運行參數，如廢氣流量、溫度、壓力、pH值、污染物濃度等，及時發現異常情況并采取措施進行調整。

 巡檢制度：建立嚴格的巡檢制度，定時對設備進行巡查，檢查設備的運行狀況、密封性能、儲液量等。及時發現并處理設備的泄漏、堵塞、磨損等問題。

 工作罐液位檢查：定期檢查工作罐內的吸收液液位，確保液位充足。根據液位情況及時添加吸收液，避免因液位不足影響凈化效果。同時，定期對吸收液進行檢測和分析，根據其濃度和污染程度及時更換或補充新鮮的吸收液。



 7.2 維護保養計劃

 定期清洗：定期對塔體內部、噴淋系統、填料層等部位進行清洗，去除附著的污垢和雜質，防止堵塞和腐蝕。清洗周期根據廢氣的成分和處理量而定，一般建議每36個月進行一次全面清洗。

 部件更換：對易損部件如噴嘴、填料、密封件等進行定期檢查和更換。根據部件的使用壽命和使用狀況，制定合理的更換計劃，確保設備的正常運行和性能穩定。

 防腐處理：對塔體及其附屬設備進行防腐處理，延長設備的使用壽命。根據設備的材質和使用環境選擇合適的防腐方法，如涂層防腐、襯里防腐等。



 7.3 故障排除與應急處理

 常見故障及解決方法：針對可能出現的常見故障，如風機故障、水泵故障、管道泄漏等制定相應的應急預案和解決方法。操作人員應熟悉這些故障的處理方法，以便在故障發生時能夠迅速采取措施進行修復。

 緊急停機程序：在遇到緊急情況時（如火災、爆炸等），應立即執行緊急停機程序，切斷電源和進氣源，關閉風機和水泵等設備，并采取必要的安全措施保障人員的生命安全。同時，及時通知相關部門進行處理。
